Vinnsluhylki: ál 6061 úðaplötu dýpt-þvermálshlutfall ör-holavinnsla

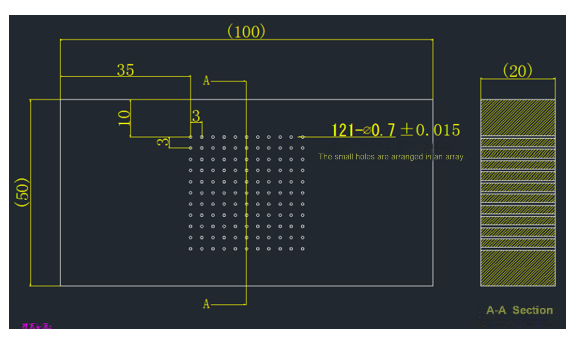

Flísbúnaðarframleiðandi þarf að fjöldaframleiða úðaplötur úr áli fyrir kælikerfi í flísaframleiðslu-. Vinnustykkið er álplata með þvermál 300-600 mm og vinna þarf 5.000-20.000 gegnum holur, með holuþvermál D0,7±0,015 mm, hlutfall dýptarþvermáls 28,6:1 og kröfu um grófleika holuveggsins sem er Ra<0.5μm. This requirement involves the dual challenges of high-precision hole wall finish processing and batch micro-hole processing stability.
Erfiðleikar við hefðbundna vinnslu
Borun með mikilli dýpt-þvermálshlutfalls er viðkvæm fyrir sveigju: þvermál holunnar er aðeins 0,7 mm og dýptin er 20 mm, og hefðbundnir borar eru hætt við að brotna eða mótast;
Erfitt er að uppfylla grófleikastaðalinn fyrir holuvegg: the sticking characteristics of aluminum alloy cause scratches and burrs on the hole wall, and the measured roughness Ra>0.6μm;
Vinnsluskilvirkni og samkvæmni eru misvísandi: verkfærið slitnar hratt við lotuvinnslu, auðvelt er að fara yfir vikmörkin og vélin er oft stöðvuð fyrir verkfæraskipti.
BISHEN Lausnir: Ultrasonic nákvæmni leturgröftur og mölun tækni nær bylting
Til að bregðast við kröfu flísaiðnaðarins um nákvæmni borun á úðaplötum úr áli, samþykkir BISHEN úthljóðs nákvæmni leturgröftur og mölunarvinnslulausn. Helstu tækninýjungar eru:
Há-úthljóðs titringskerfi
Tækið titrar áslega á tíðni 20kHz, dregur úr skurðþol álblöndu um 45% og forðast rispur á gatveggnum af völdum festingar;
Ásamt dýpt-til-þvermálshlutfalls ör-holuvinnslutækni, myndast 28,6:1 djúp holur í einu lagi, með sveigju á<0.01mm.
Nano-sníða sérsniðið tól
Með því að nota ofur-harðhúðaðar wolfram stálborar, er nákvæmni skurðbrúnar ±1μm, sem er hentugur fyrir strangt vikmörk D0,7mm ljósops;
Innri kælirásarhönnunin er sameinuð ör-smurningu (MQL) til að draga úr hitauppsöfnun skurðar og lengja endingu verkfæra um 3 sinnum.
Snjöll vinnslufæribreytur fínstilling
Stilltu hraðann og fóðrunina á virkan hátt í samræmi við ljósop og dýpt til að tryggja stöðugleika stöðugrar vinnslu á meira en 5.000 holum;
Rauntímavöktunarkerfið-varar við sliti á verkfærum til að forðast hættu á lotuvinnslu utan-þols.

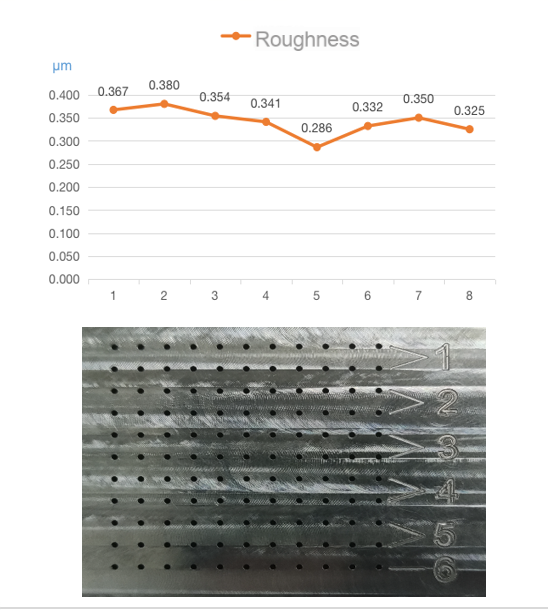

Vinnsluáhrif: frá Ra 0,6μm til Ra 0,342μm
Eftir að BISHEN-lausnin hefur verið borin á, náði úðaplatan með ör-holuvinnslu:
Samkvæmni ljósops: 100% uppfyllir vikmörk D0,7±0,015mm, CPK Stærra en eða jafnt og 1,67;
Uppfærsla á yfirborðsfrágangi: Meðalgrófleiki holuveggsins er Ra 0,342μm, sem er 32% betra en kröfur viðskiptavinarins;
Bæta skilvirkni: Dagleg framleiðslugeta einnar vélar nær 8.000 holum, sem er 40% hraðar en hefðbundin lausn.
Þetta afrek dregur verulega úr bilunartíðni flískælikerfisins og dregur úr kostnaði við slípun eftir-vinnslu, sem verður viðmiðunartilvik fyrir ör-holavinnslu í flísaframleiðslu.
