Unnar vörur

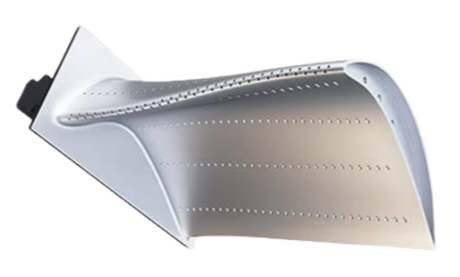

Efni: Nikkel-undirstaða há-háhita álfelgur Vinnslueiginleikar: φ0,5/0,6/0,7 mm sérstakt-laga loftfilma hallað gat, ljósopsvik ±0,005 mm, rúmmálsnákvæmni eða 0 mm r.
Vinnsla bakgrunns og verkjapunkta í iðnaði
A. Staða iðnaðarins
Á sviði flugvéla-vélblaðaframleiðslu er vinnsla loftfilmuhola kjarnaferli sem hefur bein áhrif á skilvirkni og endingu hverfla. Núverandi almenn leysivinnsla, EDM og önnur sérstök ferli hafa almennt vandamálið með því að leifar umbræðslulags - örsprungur og endurþéttingarlög myndast á yfirborði efnisins við háan hita, sem veldur því að blaðið bilar auðveldlega við erfiðar vinnuaðstæður vegna þreytu. Samkvæmt tölfræði iðnaðarins er bilunartíðni vélar af völdum endurbræðslulagsgalla allt að 32%
B. Sársaukapunktar hefðbundinna ferla
Leifar úr endurbræðslulagi: EDM vinnsla á einni holu framleiðir 10-15μm endurbræðslulag, sem krefst aukaefnahreinsunar, sem eykur kostnað
Lág skilvirkni í vinnslu: Vinnsla á einni holu tekur 150 sekúndur og framhjáhald flókinnar yfirborðsstöðu er aðeins 78%
Lélegur yfirborðsgrófleiki: Ra value is generally >1,6μm, sem hefur áhrif á einsleitni kæliloftflæðis
BISHEN Lausnir: Fimm-ása tenging ultrasonic vinnslukerfi
Til að bregðast við erfiðleikum við há-hitavinnslu á loftfilmuholum, hefur BISHEN þróað fjöl-samsetta vinnslulausn:
Utrasonic aukaspindelkerfi: 40kHz hár-tíðni titringsskurður, sem dregur úr 65% skurðþol
Ofurkritísk CO2 kælingareining: -78 gráðu lághitaþota fjarlægir skurðarhitann samstillt
Nano-húðað ör-þvermálsverkfæri: 0,3 mm þvermál endingartími verkfæra er aukinn í 800 holur/blað
Fimm-ása tengingarstaðsetningartækni: 0,002 gráðu snúningsnákvæmni tryggir flókna hornholustöðu

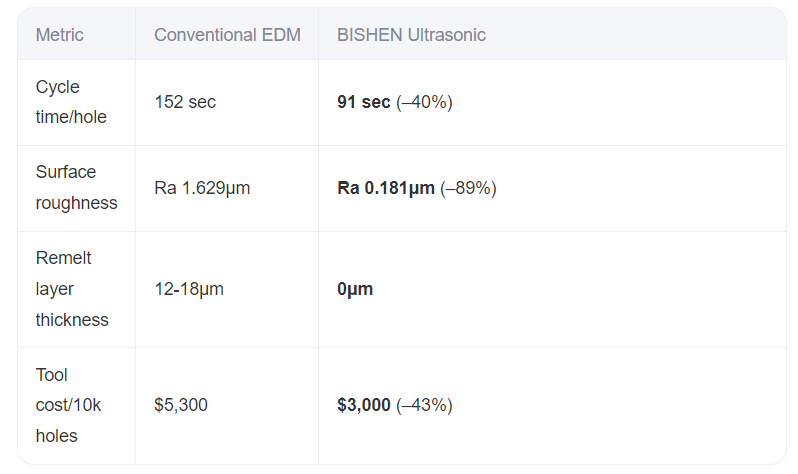

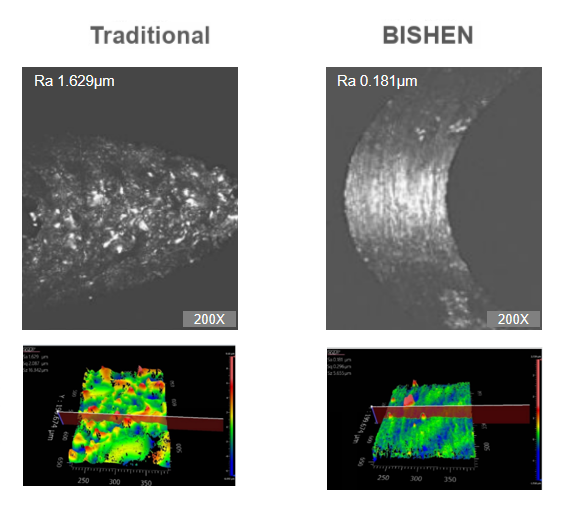

Samanburður á ferliáhrifum
