Til þess að auka frammistöðu álblöndunnar er venjulega nauðsynlegt að styrkja álblöndurnar. Það eru tvær meginaðferðir sem stendur: álagsherðingu og hitameðferðarstyrkingu. Meðal þeirra er hitameðferðarstyrking almennt notuð fyrir koparblendi 2XXX, kísilmagnesíum 6XXX, sinkblendi 7XXX og aðra þætti 8XXX röð álblöndur; togherðing er venjulega notuð fyrir hreint ál 1XXX, mangan 3XXX, magnesíum álfelgur 5XXX röð álblöndur. Kísilblendi 4XXX röð álblöndur geta notað báðar styrkingaraðferðirnar.

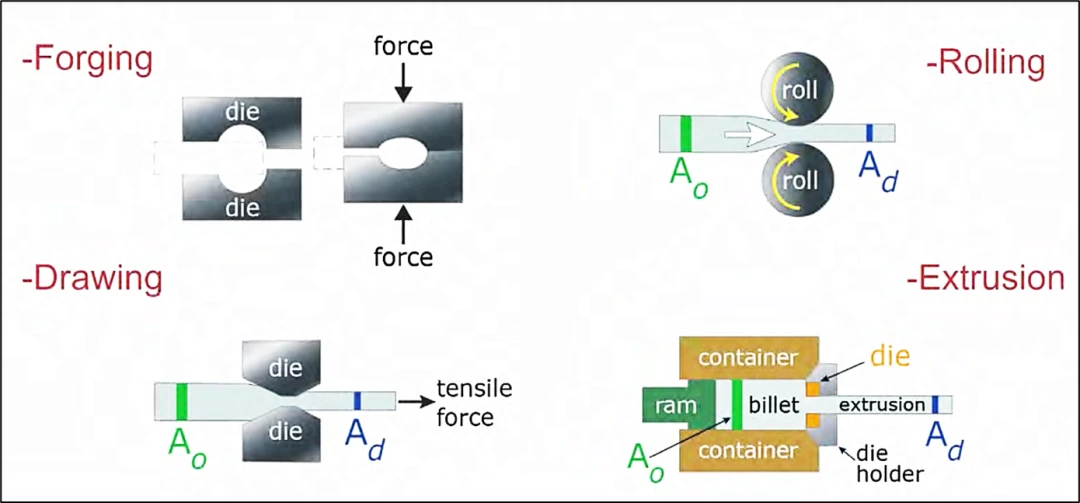

Álagsherðing (álag hert): Innleiðir tilfærslur með plastlegri aflögun (eins og teygjur, veltingur, smíðar), hindrar kristalskrið og eykur styrk álfelgurs. Eins og sést á myndinni hér að neðan.
Álagshertu álblöndur hafa oft viðskeyti H+tölu á eftir kóðanum sínum, svo sem 5052-H32, sem þýðir eftirfarandi:
H1x=álagsherðing eingöngu.
H2x=álagsherðing og glæðing að hluta.
H3x=álagsherðing og stöðugleiki (til að tryggja að vélrænni eiginleikar breytist ekki með tímanum).
H4x=álagsherðing og málun.

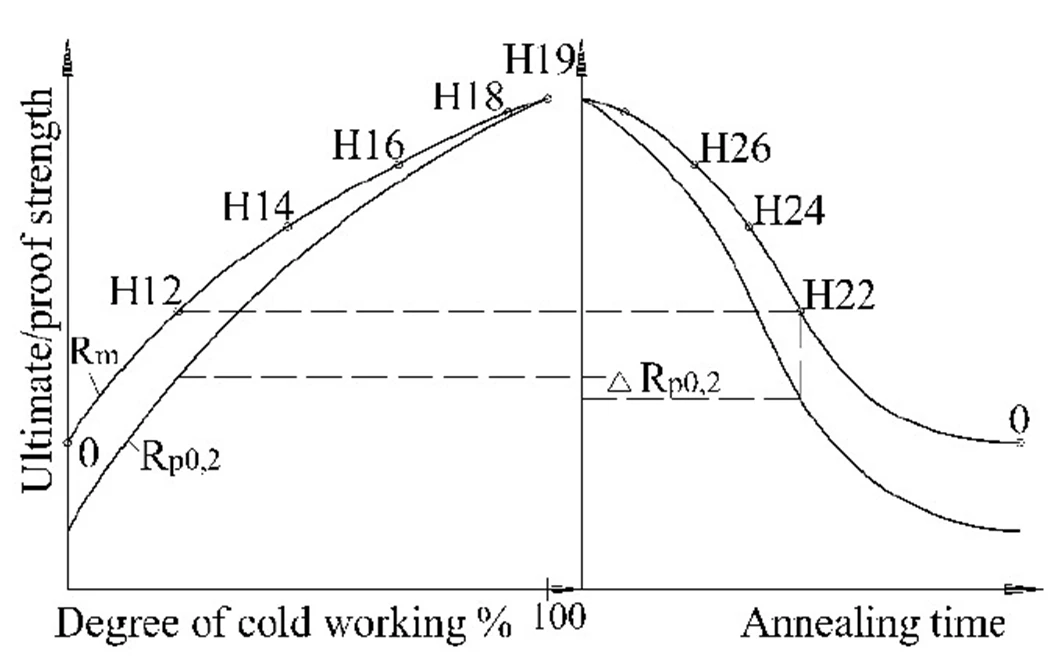

Önnur talan sem sýnd er sem x hér að ofan gefur til kynna hversu kalda vinnu herða. 2=Fjórðungur erfiður; 4=Hálf hart; 6=Þrír fjórðu erfiðir; 8=Algjörlega erfitt; 9=Ofurhart. Því hærra sem gildið er, því meiri styrkur en því minni mýkt.

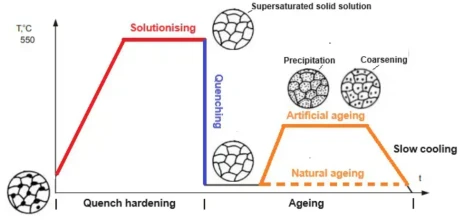

Hitameðferð: Málblöndurefnin eru mynduð í styrkingarfasa í gegnum lausnarmeðferð og öldrunarmeðferð og bæta þannig styrkleikann, eins og sýnt er á myndinni hér að neðan.
Varmameðferð styrkt ál málmblöndur hafa venjulega viðskeyti T+númer á eftir kóðanum sínum, svo sem 6061-T6, og merking mismunandi númera er sem hér segir:
T1: Náttúruleg kæling eftir háhitamyndunarferli, náttúruleg öldrun.
T2: Náttúruleg kæling eftir háhitamyndunarferli, kaldvinnslu, náttúruleg öldrun.
T3: Köld vinna eftir hitameðferð í lausn, náttúruleg öldrun.
T4: Náttúruleg öldrun eftir hitameðferð í lausn.
T5: Náttúruleg kæling eftir háhitamyndunarferli, gervi öldrun.
T6: Gervi öldrun eftir hitameðferð í lausn.
T7: Of-öldrun eftir hitameðferð lausnar (bætt tæringarþol).
T8: Köld vinna eftir hitameðferð í lausn, gervi öldrun.
T9: Gervi öldrun eftir hitameðferð í lausn og síðan kaldvinnsla.
T10: Náttúruleg kæling eftir háhitamyndunarferli, kaldvinnslu og síðan gerviöldrun.
Álagsherðing er venjulega notuð fyrir vörur úr áli sem þurfa ekki mikla lögun og víddarnákvæmni og hafa miklar styrkleikakröfur en litlar seigleikakröfur. Vegna þess að það er auðvelt að vinna og móta það og hefur litlum tilkostnaði, er hægt að nota það fyrir suma ómikilvæga burðarhluta, stuðningshluta osfrv. Hitameðferðarstyrking er hentugur fyrir sviðum með miklar kröfur um frammistöðu álefna, svo sem lykilhluta í geimferðum, bifreiðum og öðrum sviðum, sem venjulega þarf að hafa framúrskarandi alhliða eiginleika eins og mikla styrkleika, góða þolþol og fituþol.

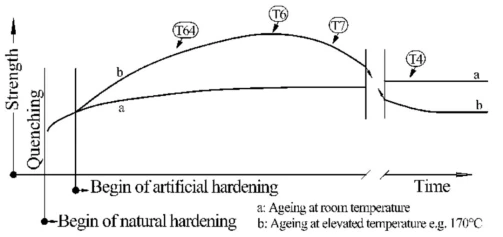

Aftur að efni okkar, T6, það er, gervi öldrun eftir hitameðferð í lausn. Eins og sést á fyrri myndinni getur T6 fengið tiltölulega góða styrkleikavísa á meðan hann tryggir alhliða frammistöðu sína, þess vegna hefur hann verið mikið notaður.(文章来源:微信公众号- iMechanics机械)
