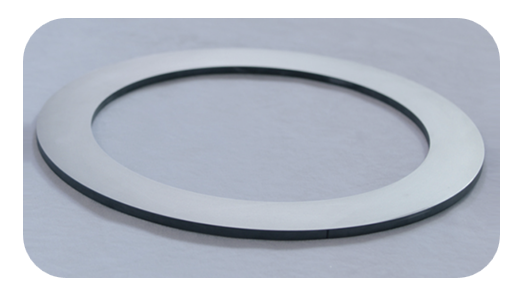

Á sviði flísarframleiðslu hafa vinnslugæði eins kristals kísilhringir sem kjarnaverkefni bein áhrif á afköst hálfleiðara tækja. Hópur af D360mm eins kristals kísilhringjum, sem unnar voru af ákveðnu fyrirtæki, stóðu nýlega frammi fyrir þremur helstu vandamálum undir hefðbundnu mala ferli: lítil skilvirkni, margir yfirborðsgallar og auðveldar sprunga á þunnum veggjum vegna flókinna uppbyggingar þeirra (þar með talið innri hring, ytri hring, plan og þrep).
Vinnsla bakgrunns og sársaukapunkta í iðnaði
Einkristal kísilhringir þurfa að fara í gegnum marga ferla eins og grófa og frágang og þunnvegg uppbygging þeirra (þykkt er aðeins 1,2 mm) krefst mjög mikils vinnslustöðugleika. Hið hefðbundna ferli notar mala hjól til mala, en það eru augljósir gallar:
Lítil skilvirkni:Vinnsla eins stykki tekur allt að 408 sekúndur, sem er erfitt að passa við fjöldaframleiðsluþörf;
Ofborði yfirborðs : Ójöfnur eftir mala er aðeins ra 0. 30μm, og frekari fægja er krafist;
Seruy ávöxtunartap: Flísarhraði á þunnuveggu svæðinu er meiri en 15%og efnistapskostnaðurinn er mikill.
Bishen Solutions: Ultrasonic Precision Engraving and Milling Technology er hrint í framkvæmd
Með hliðsjón af einkennum einfrumukistallaðs kísils lagði tækniteymið Bishen til nýstárlegrar lausnarlausnar:
Ultrasonic nákvæmni leturgröftur og mölun: Draga úr skurðarþol með hátíðni titringstækjum til að forðast einbeittan kraft á þunnveggjum mannvirkjum;
DDR Lóðrétt háhraða plötuspilari: Með stýringu á fjölþættum tengibúnaði skaltu átta sig á einu sinni myndun útlínuflata og draga úr endurteknum klemmum;
Skipulagðar skurðarbreytur: Fínstilltu fóðurhraða og skurðardýpt fyrir brothætt og harða einkenni einokunar kísils.
Vinnsla skilvirkni brýtur í gegnum viðmið iðnaðarins
Raunveruleg framleiðslugögn sýna að nýja lausnin hefur náð þremur helstu endurbótum:

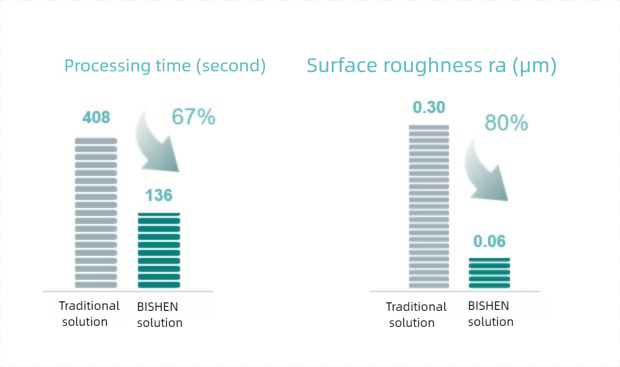

Hagnýtni jókst um 67%: Vinnslutími eins stykki er styttur úr 408 sekúndum í 136 sekúndur;
: Að ná ra 0. 06μm, uppfylla kröfur um bein samsetningar;
Bilunarhlutfall nálgast núll: Ultrasonic tækni bælir í raun örsprungur og eykur efnisnotkun um 20%.
um Bishen
BishenLeggur áherslu á tækni rannsóknir og þróun og samþættingu búnaðar á sviði vinnslu í mikilli nákvæmni og er skuldbundinn til að bjóða upp á sérsniðnar lausnir fyrir hálfleiðara, sjón- og lækningatæki. Teymi fyrirtækisins er djúpt þátttakandi í ofurhörðum vinnslutækni og hefur þjónað meira en 100 framleiðslufyrirtækjum um allan heim. Grunntækni þess felur í sér ultrasonic vinnslu, fimm ás tengingu og greindur hagræðingarkerfi.
