Að vinna vörur
Efni vinnustykkis: títan TC4 (gráðu 5)
Vinnslueiginleikar: nákvæm fræsun + vinnsla naglahola (holuþvermál 1,5-4 mm)
Lykilvísar: lífsamrýmanleiki ASTM F136 staðall, tæringarþol ISO 5832-3
Vinnsla bakgrunns og verkjapunkta í iðnaði
A. Þarfir læknisfræðilegra ígræðsluiðnaðar

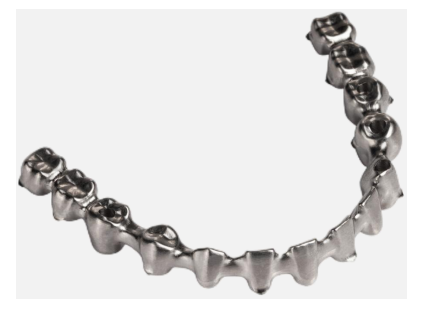

Sem kjarnahluti tann-/bæklunarígræðslna verða Malone brýr úr títanálblöndu að uppfylla eftirfarandi kröfur á sama tíma:
Vélrænir eiginleikar: togstyrkur Stærri en eða jafn og 895MPa, teygjanleiki 110GPa
Yfirborðsheilleiki: Ra Minna en eða jafnt og 0,4μm til að forðast ertingu í vefjum
Samsetningarnákvæmni: bilið milli naglagats og vefjalyfs Minna en eða jafnt og 15μm
B. Banvænir gallar hefðbundinnar vinnslu
Lítil skilvirkni: venjulegur CNC mölunarhraði er takmarkaður við minna en 50 mm/mín
Tap á stjórn á yfirborði: skurðarhiti veldur yfirborðssveiflum (Ra0,6-1,2μm)
Burr hörmung: Burrhæð holunnar fer yfir 80μm og handvirk afgrasun er 35% af kostnaði
BISHENLausnir: Ultrasonic grænt fimm-ása nákvæmni fræsunarkerfi
Lóðrétt fimm-ása ultrasonic vinnslustöð: 0,5μm innskotsnákvæmni, styður 0-90 gráðu fjölstefnu fræsun
20kHz ultrasonic titringsskurður: Minnka skurðarhitastig niður fyrir 120 gráður (hefðbundin vinnsla nær 600 gráðum)
Aðlögunarhæf verkfæraáætlun: Stilltu skurðarfæribreytur á virkan hátt til að forðast teygjanlegt endurheimt efnis
Byltingsávinningur í vinnslu

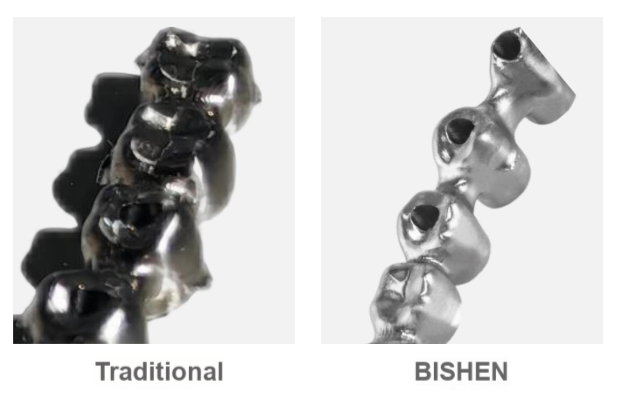

Ofur spegiláhrif: Yfirborðsgrófleiki er stöðugur við Ra0,2μm (40% betri en ISO 2017 staðall)
Núll póst-vinnsla: Burrhæð naglagatsúttaksins er minna en 5μm, sem uppfyllir beint samsetningarkröfur
Skilvirknibylting: Hraði mölunar er aukinn í 120 mm/mín. og vinnutími eins-styttur um 55%
