Kolefnisstyrkt kísil karbíð samsett efni (CF/SIC) eru orðin kjarnaefni heitra endaþátta flugvélar vegna háhitaþols og mikils styrks. Samt sem áður lenti flugfyrirtækisfyrirtæki við alvarlegar áskoranir þegar vinnsla CF/SIC brennsluhólfshluta: Það var nauðsynlegt að klára 0.
Vinnsla vörur
Efni: Kolefnisstyrkt kísil karbíð samsett efni (CF/SIC)
Vinnsluaðgerðir:
1.ɸ 0.
2.M3 snittari gatamyndun
3.High-Precision Plane Milling
Vinnsla bakgrunns og erfiðleika
A. Vinnsla bakgrunns
CF/SIC samsett efni eru mikið notuð í brennsluhólfum og eldflaugum vegna háhitaþols (＞ 1600 gráðu) og léttra einkenna. Hins vegar gerir hörku þess (Rockwell 90Hra) og Brittleness erfitt fyrir hefðbundna vinnslutækni að ná fjöldaframleiðslu á örholum og þræði.
B. Erfiðleikar hefðbundinna vinnslulausna
1.. Brothraði hefðbundinna karbítborana við vinnslu ɸ 0. 2mm holur fara yfir 90%
2. EDM framleiðir 50μm ablation lag, sem veldur því að íhlutirnir mistakast við háhitaaðstæður
3. Frávik frá m3 snittari holum er> 0. 03mm, sem getur ekki uppfyllt AS9100D staðalinn
BisheNLausnir
Með því að samþætta ultrasonic titring og ofur-harða verkfæratækni, bjóðum við upp á vinnslulausn í fullri hlekk:
Ultrasonic grænt og skilvirkt nákvæmni leturgröftur og malunarmiðstöð: 20kHz hátíðni titringskerfi
Verkefni PCD verkfærasett:
0.
3- Edge PCD þráður malunarskúningur (Helix Angle Optimization Design)
Nano-Edge PCD Flat Milling Cutter
Intelligent Process Parameter Library: Axial Cutting Force Control minna en eða jafnt og 5N, Speed 30, 000 RPM
Vinnsla kosti
Ultrasonic + PCD Micro-boring nær hitalausri vinnslu, holuvegg ójöfnur RA3,2μm (36% hærri en EDM)
M3 snittari gat<0.01mm, 100% passed three-coordinate detection
Líf eins PCD tóls er allt að 300 holur og vinnsluvirkni er aukin um 4,2 sinnum
Vinnandi samanburður

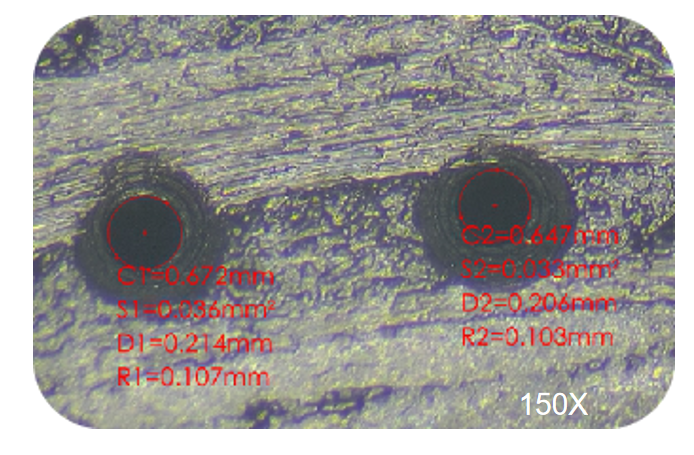

D 0. 2 holu stækka mynd
UmBishen
Bishen(Bishen Precision) er lausnaraðili með áherslu á framleiðslu á málmhlutum með mikla nákvæmni. 7.500 fermetrar af greindri verksmiðju er búinn háþróuðum tækniþyrpingum eins og ultrasonic aðstoðarvinnslu. Fyrirtækið hefur tekið djúpt þátt í sviðum geimferða, lækningatækja og vélfærafræði, sérstaklega á sviði örholuvinnslu á erfitt að skera efni eins og kolefnistrefja samsett efni og háhita málmblöndur. Með samþættri þjónustulíkaninu „Ultrasonic Precision Machining + Super-Hard Tool Customization“ hefur það stutt með fjöldaframleiðslu CF/SIC burðarhluta fyrir margar tegundir flugvéla og viðeigandi tækni hefur staðist AS9001 Aerospace Gæðastjórnunarkerfi vottun og læknisfræðilega ISO 13485 vottun.
