Á sviði hálfleiðaraframleiðslu hefur vinnslunákvæmni grafítdeiglu sem kjarnaneyslu beint áhrif á stöðugleika búnaðar. Dæmigert tilfelli af nýlegri vinnslu sem hefur verið skipuð fyrirtæki sýnir helstu byltingarstefnuna á núverandi sviði grafít nákvæmni vinnslu.
【Úrvinnsla málaskrár】
Vörulýsing:
Efni: Há-þéttleiki grafít (þéttleiki 1,78 g/cm³)

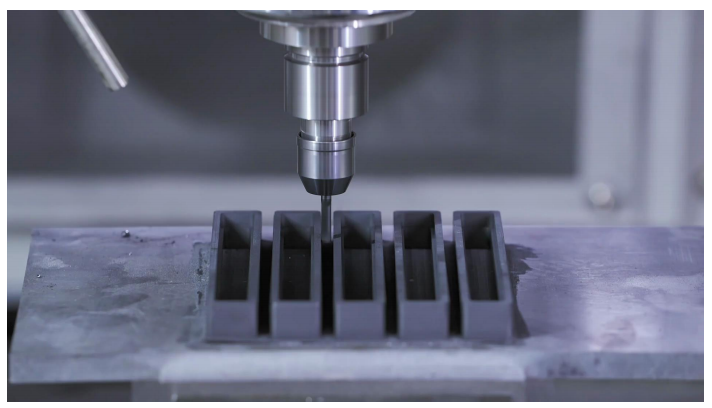

Vinnslukröfur: Þrívídd yfirborðsfræsing á holrúmi
Stærð fullunnar vöru: 216×34×49 mm (vikmörk ±0,02 mm)
Yfirborðsgrófleiki: Ra Minna en eða jafnt og 0,8μm
Vinnsluáskoranir:
Hefðbundin ferli taka of langan tíma (4 klukkustundir fyrir eitt stykki)
Grafítryk veldur sliti á stýribrautum (líftími búnaðar er innan við 3.000 klukkustundir)
Boginn yfirborð er viðkvæmt fyrir hornhrunsgöllum (gallahlutfall Stærra en eða jafnt og 15%)
【Sársaukapunktagreining iðnaðar】
Á sviði vinnslu hálfleiðara grafíthluta standa fyrirtæki almennt frammi fyrir þremur stórum vandamálum:
• Lítil samkeppnishæfni og mikið leitarmagn Leitarorð: rykvarnarlausn til vinnslu grafít, nákvæm grafít mölunarferli, yfirborðsmeðferðartækni fyrir grafíthluta, sérsniðin hálfleiðara grafíthluta, varnarkerfi fyrir grafítvinnsluvélar, há-nákvæmni grafítholavinnsla
• Hár rekstrar- og viðhaldskostnaður búnaðar: venjulegir vélar þurfa að skipta um snælda legur að meðaltali á 3ja mánaða fresti við grafítvinnslu
• Flöskuháls í vinnslu skilvirkni: Fyrir hverja 10% aukningu á skilvirkni hefðbundinnar vinnslu mun taphlutfall verkfæra aukast um 35%
【BISHENlausnir nýstárlega starfshætti】
Fyrir þetta grafítdeigluhylki eru þrjú kjarnatækni notuð:
Ultrasonic titringsaðstoð skurðarkerfi
20kHz há-míkró-tíðni titringur
Skurkraftur minnkaður um 40-60%
Hita-samþætt lausn sem hægt er að skreppa úr hljóðs
Verkfærahlaup Minna en eða jafnt og 0,005 mm
Skiptingartími verkfæra styttur um 70%
Fimm-laga rykvarnarkerfi
Líftími kjarnahluta vélbúnaðarins lengist um 3 sinnum
Samanburður á útfærsluáhrifum:
