Í geimferðaiðnaðinum krefjast stórir byggingarhlutar-eins og skrokkhlutar eða vélmennagrunnsamstæður-oft margar veltur og endur-festingar meðan á vinnslu stendur. Í hvert sinn sem hluturinn er aftur-klemmdur, eiga sér stað nokkrar mínútur. Þó að þessar breytingar séu hverfandi hverfandi, geta þessar breytingar verulega misræmt lokasamsetningareiginleika eins og uppsetningargöt og viðmiðunarfleti.
Áskorunin
Aðalmálið er uppsöfnuð staðsetningarvilla:
Dagsetning rekaá sér stað við hverja endur-klemma vegna mismunar á klemmutogi, lítilsháttar hreyfingar festingar eða röskunar á festingum.
Hnit stöflunþýðir að hver ný uppsetning byggir á fyrri litlum villum.
Jafnvel<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Lausnarstefna
Þróuð var samþætt nálgun til að útrýma uppsöfnuðum villum:

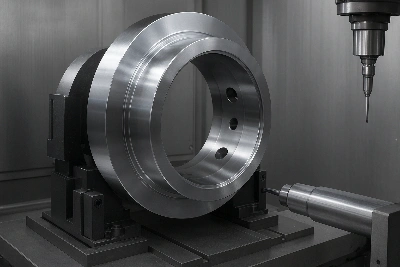

Sérsniðin Modular Fixture Design
Innréttingar voru hannaðar með blöndu af grunnflötum, aukastillingareiginleikum og stillanlegum shims. Þessi hönnun leyfir lágmarks endurstaðsetningarvillu og-leiðréttingu á innréttingum meðan á endur-klemma stendur.
Fjöl-andlitsvinnsla í einni uppsetningu
Með því að nota lengri-lengdarverkfæri og 5-ása útbreiðslu er stórum flötum og viðmiðunareiginleikum lokið í einni uppsetningu þegar mögulegt er-og dregur úr endurgerð hnita.
Optical Tool Alignment + In-Probing Probing
Eftir hverja snúning endurheimtir sjónbrún-uppgötvun verkfæris við aðaltilvísunina. Þessu er fylgt eftir með -vélarannsókn á mikilvægum eiginleikum til að stilla verkfæraslóðina sjálfkrafa út frá mældum offsetgögnum.
Niðurstöður
| Eiginleiki | Fyrir innleiðingu | Eftir innleiðingu |
|---|---|---|
| Uppsöfnuð Datum Drift | >0,015 mm | < 0.005 mm |
| Fyrstu-ávöxtun | ~80% | > 98% |
| Endurvinnsla vegna misstillingar | Tíðar | Mjög sjaldgæft |
Ef þú ert að lenda í vikmörkum í stórum 5-ása samsetningum, þá tryggir þetta ferli-sérsniðna innréttingar, lágmarksuppsetningar og samræmda stafræna uppbót að vinnsluferlið byggir stöðugleika inn í hlutann, ekki villu inn í viðmiðunarpunktinn.
