Á sviði nútíma nákvæmni vélaframleiðslu hefur miðgatið, sem grunnstaðsetningarviðmiðun fyrir CNC forritun, alltaf verið lykilhlekkur í klemmustefnu vinnustykkisins. Jafnvel þó að núverandi GB/T145 staðall hafi verið notaður í áratugi, með útbreiðslu fimm-ása tengingavinnslustöðva, er samræmd hagræðing hans með CNC tækni enn þess virði í-dýptar umræðu.
Þrjár kjarnaaðgerðir miðjuholsins í CNC vinnslu
Í fyrsta lagi er staðsetning: í gegnum miðgötin á báðum endum til að koma á sameinaðri og traustri miðlínu, þannig að hægt sé að vinna úr öðrum eiginleikum síðar og viðhalda nákvæmni.
Annað er til að auðvelda klemmu, til að bera þyngd og skurðarkraft vinnustykkisins.
Þriðja er að tengja aðra hluta í gegnum snittari miðjuholið, eða til að auðvelda lyftingu.

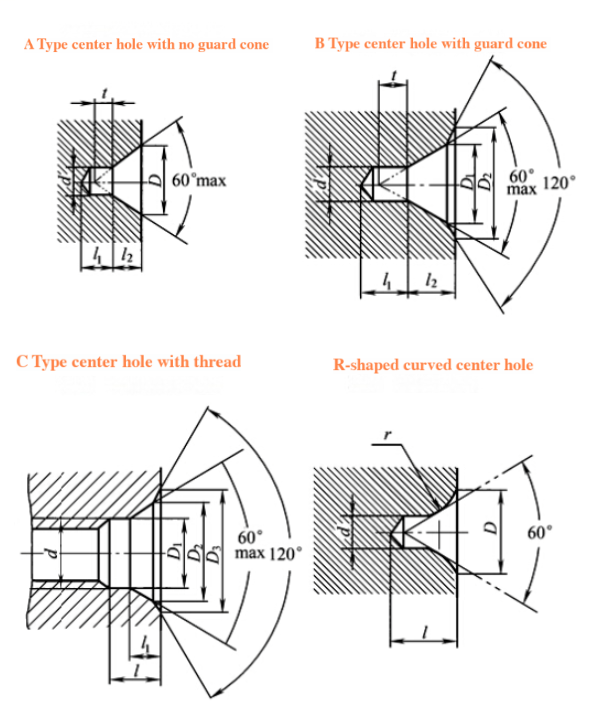

Næst skulum við líta á algengar gerðir miðgata: GB/T145 staðall kveður á um fjórar gerðir: A, B, C og R. Þær eru sýndar á eftirfarandi mynd:
Almennar miðstöðvarholagerðir og samhæfni við CNC ferli
Sérstök beiting á þýskum staðal DIN332 miðjuholu í CNC sviði
Þýskir vélanotendur ættu að fylgjast sérstaklega með: DIN332-C gerð samþykkir 60 gráðu aðalkeiluhorn + 30 gráðu aukakeiluhornshönnun, sem passar fullkomlega við HSK spennukerfi Hardinge CNC rennibekksins. D-gerð snittari gat þess styður hraðskiptingu á einingabúnaði, sem hentar sérstaklega vel fyrir sveigjanlegar kröfur um framleiðslulínur eins og mismunadrifshús fyrir bíla.
Ákvörðunarfylki CNC ferlibreytu
Alhliða mat er krafist þegar forskrift fyrir miðjuhol er valin:
Útreikningur á lágmarksþvermáli skaftenda og truflunarsvæði verkfærahaldara
Miðflóttakraftsleiðrétting sem stafar af gæðum vinnustykkisins (formúla: F=mω²r)
Skurkraftshermigreining (mælt er með Mastercam skurðkraftseiningu)
Viðmiðun einsleitni uppsafnaðra villna í mörgum ferlum
Til dæmis, þegar unnið er með vindorkuspindlum (efni 34CrNiMo6), er æskilegt að nota miðgöt af gerð B- með PVD húðuðum karbítoddum, og nota stöðugan línulegan hraðaskurð (Vc=180m/mín) í grófsnúningsstigi, og skipta yfir í CBN verkfæri fyrir spegilbeygju við fínvinnslu.
„Frontier tækni samþætting“
Núverandi greindur CNC kerfi hefur náð:
Sjónræn skoðun bætir sjálfkrafa upp slit á miðjuholum (CCD nákvæmni ±2μm)
Spá um aflögun klemmu byggt á stafrænum tvíburum
Kælingarferli með fljótandi köfnunarefni fyrir miðgöt við vinnslu títan álhluta
Þessar nýjungar samþætta hefðbundna staðla djúpt við CNC vinnslu og halda áfram að stuðla að byltingum í nákvæmni framleiðslu.(文章来源:iMechanics机械)
