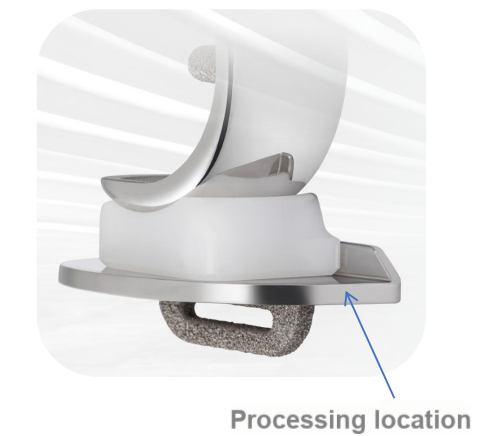

"Unnu títan álfelgur hlutarnir hafa alltaf burs, rétt eins og sandpappír nuddist við húðina." Gæðaeftirlitsmaður hjá bæklunartækjaverksmiðju kvartaði þegar hann hélt á stækkunargleri. Á sviði gerviliðaframleiðslu er 50×30×17 mm einhólfa sköflungspallur lítill, en hann er lykilburðarhluti- sem ákvarðar getu sjúklings til að hreyfa sig eftir aðgerð.
Unnar vörur
Efni: Læknisfræðileg títan ál (ASTM F136 staðall)
Vinnslueiginleikar: Nákvæm mölun á flóknum sveigðum flötum
Lykilvísar: Yfirborðsgrófleiki Ra Minna en eða jafnt og 0,4μm
Vinnsluvandamál
Lífsamhæfi títan álfelgur gerir það að fyrsta vali fyrir bæklunarígræðslu, en vinnslueiginleika þess má kalla "durian málmheimsins":
• Hitaleiðni er aðeins 7,2W/m·K og uppsöfnun skurðarhita veldur hröðu sliti á verkfærinu
• Vinnuherðingarfyrirbæri er umtalsvert og yfirborðshörku getur orðið 2 sinnum meiri en undirlagsins.
• Yfirborðsslípun byggir á handavinnu, með skilvirkni sem er minna en 3 stykki/klst
Framleiðsluskýrsla ákveðinnar OEM verksmiðju sýnir að fyrir hverjar 100 framleiddar vörur er verkfærakostnaðurinn 27% og 20% af vinnuhlutunum eru endurunnar vegna yfirborðsgalla.
BISHEN lausnir rjúfa pattstöðuna
Til að takast á við vandamálin við að festa og herða títan álfelgur, innleiddum við þrjár tæknilegar endurbætur:
▷ Ultrasonic aðstoðað mölunarkerfi: axial amplitude 5μm, skurðarhiti lækkaður um 65%
▷ Sérsniðin wolfram stál fræsari: 20 gráðu helix horn hönnun, skilvirkni flísaflutnings jókst um 40%
▷ Fínfræsing í stað fægja: 0,03 mm skreffjarlægð jöfn hæð fræsunaraðferð

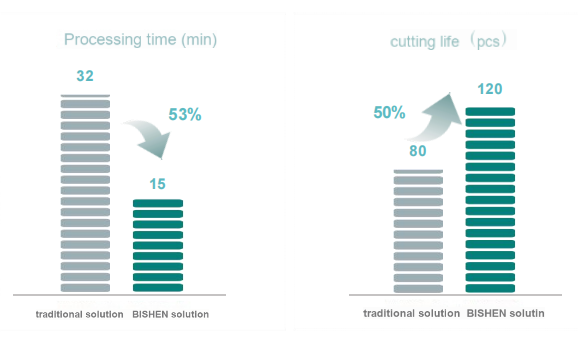

Staðfesting á virkni
Í fjöldaframleiðsluverkefni gerviliða náðum við:
Yfirborðsgrófleiki Ra0,32-0,38μm uppfyllti staðalinn stöðugt
Líftími eins verkfæra fór yfir 120 stykki af vinnslurúmmáli
Allur vinnslutíminn var þjappaður niður í 15 mínútur/stykki
Fyrsta lotan af 2.000 stykkja hafði ávöxtunarkröfu upp á 98,2%
Um BISHEN
BISHEN Precision leggur áherslu á framleiðslu á nákvæmnishlutum úr málmi. Nútímaverksmiðjan, sem er 7.500-fermetra-metra, er búin háþróuðum vinnslustöðvum til að bjóða upp á eina-lausnir fyrir flókna hluta í geimferðum, lækningatækjum, vélfærafræði og öðrum iðnaði. Fyrirtækið er með ISO 13485 gæðastjórnunarkerfisvottun lækningatækja og hefur djúpstæða reynslu á sérstökum vinnslusvæðum eins og sérstakri-laga yfirborðsvinnslu og mótun á örholum, sem hjálpar viðskiptavinum að brjótast í gegnum fjöldaframleiðslu flöskuháls mjög erfiðra hönnunarvara.
