Við nákvæma málmvinnslu lendi ég oft í hönnunarteikningum sem eru með mjög skörp innri horn, djúpar og mjóar raufar eða holrúm með alveg rétt horn. Þó að þessi hönnun kann að virðast sanngjörn í þrívíddarlíkani, þá takmarkast þær beint af rúmfræði verkfæra í raunverulegri CNC vinnslu.
1. Líkamlegar takmarkanir á þvermál verkfæra
Verkfæri eru ekki óendanlega þunn; þeir hafa alltaf þvermál. Til dæmis er lágmarksþvermál sameiginlegrar endafræsar u.þ.b1 mm(þynnri verkfæri geta brotnað).Þetta þýðir:

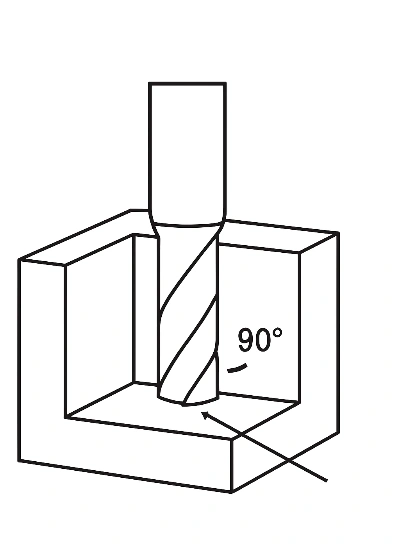

- Innri horn holrúma er ekki hægt að vinna í fullkomið rétt horn og aðeins hægt að "fræsa" í ávöl horn.
- Því dýpra sem grópin er, því verri er stífni tólsins, sem eykur hættuna á titringi og aflögun.
2. Þumalputtareglur um hönnun á ávölum hornum
Byggt á hagnýtri reynslu okkar, ef hola dýpt er9 mm, er mælt með því að innri hornradíus sé hannaður til að vera stærri en eða jafn3 mm(u.þ.b. 1/3 af dýpi). Þetta gerir verkfærinu kleift að komast mjúklega inn án mikils slits við vinnslu.
3. Djúpar rifur og tólstífleiki
Margir hönnuðir kjósa að hanna gróp sem eru bæði djúpar og mjóar. Hins vegar er mikilvægt að skilja að því lengur sem tólið er, því verri stífni þess, sem gerir það líklegra til að beygja sig meðan á klippingu stendur, sem getur leitt til:
- Minnkuð víddarnákvæmni neðst á grópnum.
- Léleg yfirborðsáferð.
- Jafnvel verkfæri brotna, auka kostnað.
4. Ráðleggingar fyrir hönnuði og innkaup
Að taka tillit til rúmfræðilegra takmarkana verkfæra á teikningarstiginu hefur ýmsa beinan ávinning:
- Hönnun er auðveldari í framkvæmd, dregur úr breytingum og samskiptatíma.
- Forðastu aukakostnað vegna "óvinnanlegrar" hönnunar.
- Að bæta skilvirkni afhendingar.
Þetta er ástæðan fyrir því að margir viðskiptavinir í Evrópu og Bandaríkjunum leggja sérstaka áherslu á ávöl horn og breidd rifa við hönnun, en sumar innlendar verksmiðjur og hönnuðir líta oft framhjá þessum þáttum.
Hagnýt niðurstaða:

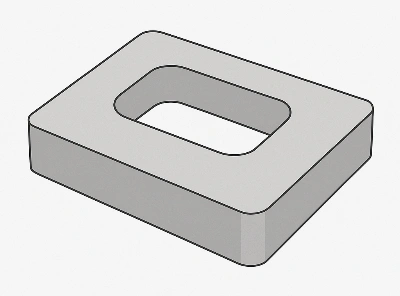

Í nákvæmni vinnslu ræður rúmfræði verkfæra því hvort hægt sé að framleiða hönnun. Með því að fylgja einföldu meginreglunni um"hornradíus Stærri en eða jafn og 1/3 af dýpt holrýmis og forðast of djúpar/þröngar raufar,"hægt er að forðast mörg vinnsluvandamál.
Bishenreynslu hans
Hjá Bishen beitum við þessari meginreglu snemma í ferlinu með því að skoða teikningar viðskiptavina og stinga upp á radíus- og rifahagræðingu áður en vinnsla hefst. Þetta kemur ekki aðeins í veg fyrir kostnaðarsama endurhönnun heldur er það einnig í takt við væntingar margra evrópskra og bandarískra framleiðenda, sem meta skilvirka framleiðni, stöðug gæði og áreiðanlegan afgreiðslutíma.
