Í nákvæmni vélrænni samsetningu er uppsetningarstefna hringhneta (GB/T812 hringhneta staðall) oft til umræðu. Hér að neðan hef ég tekið saman lykilatriðin til viðmiðunar.

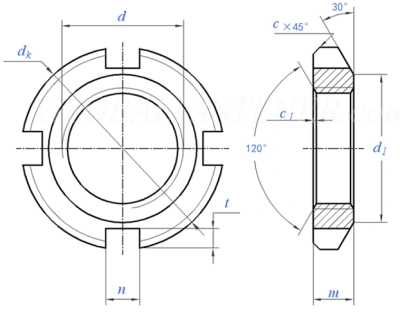

1. Byggingareiginleikar kringlóttra hneta
Önnur hlið hringhnetunnar er með stóra 30 gráðu skán (30 gráðu skáhneta), sem er aðallega notuð til að festa öxulinn.

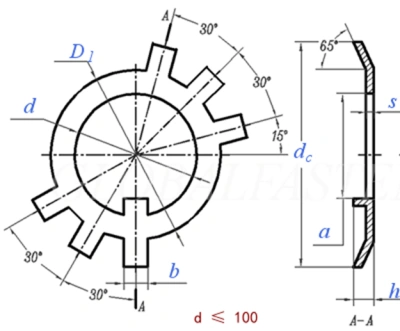

2. Pörun við lásskífur
Í reynd, til að ná -losun (anti-losunarhnetuaðferð), eru kringlóttar hnetur venjulega notaðar ásamt læsiþvotti (GB/T858 læsiþvottavél):
Þvottavélin hefur marga flipa og 65 gráðu horn;
Samkvæmt stöðlunum passar D1 vídd þvottavélarinnar við d1 vídd hringhnetunnar;
Þess vegna verður stóra afskorna hliðin á hringhnetunni að parast við læsingarskífuna.
👉 Með öðrum orðum, þegar kringlótt hneta og læsiskífa eru notuð saman, ætti aflaga hliðin að snúa að klemmda hlutanum.
3. Þegar lásskífur eru ekki notaðar
Stundum eru lásskífur ekki notaðar. Til dæmis:
Notartvöfaldur hringhnetulæsingtil að draga úr-losun;
Engin krafa um -losun, aðeins að herða eina hringlaga hnetu.
Skiptir uppsetningarstefnan enn máli í slíkum tilvikum? Svarið er: já, það eru enn hugleiðingar.
4. Viðbótarupplýsingar um uppsetningarstefnu
Hneta hornrétt umburðarlyndi:
GB/T812 staðallinn tilgreinir kröfur um hornrétt fyrir afskornu hliðina, en ekki fyrir hina hliðina.

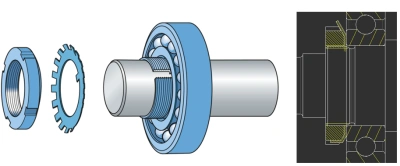

Uppsetning á leguláshnetu:
Í samsetningum eins og legum er almennt æskilegt að íhluturinn sem þrýst er á móti legunni nái ekki út fyrir innra hlaupþvermálið. Í slíkum tilvikum er eðlilegra að setja afskornu hliðina í átt að klemmda íhlutnum.
Ef samsetningin hefur engar slíkar takmarkanir, þá er uppsetningarstefnan ekki stranglega mikilvæg.(文章来源:iMechanics机械)
