Eins og við vitum öll mun hörð anodizing leiða til aukinnar þykktar vörunnar. Þess vegna er rétt þykkt oxíðfilmu mikilvæg til að uppfylla kröfur viðskiptavina um stærð.

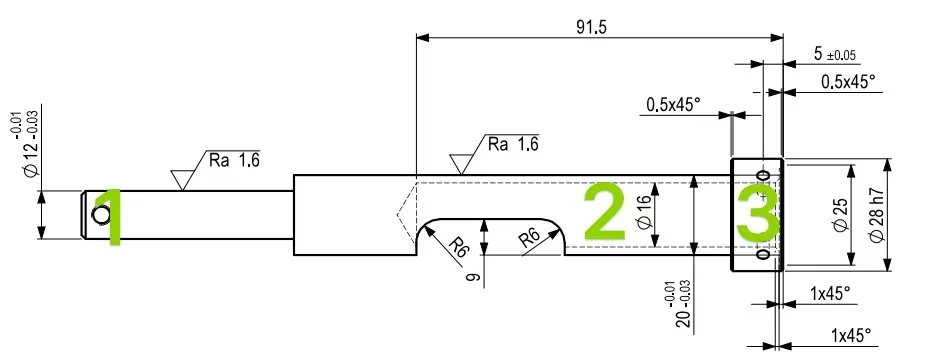

Þessi grein notar skaftið fyrir ofan myndina sem dæmi til að útskýra hvernig á að stjórna þykkt oxíðfilmunnar þannig að endanleg vörustærð nái væntanlegu gildi.
Tvö skref aðeins fyrir harða anodizing á þessu skafti:
Skref 1: Skaft hálf-varastærð ætti að vera í samræmi við meginregluna um "minni ytra lagþykkt og stærra innra gat í þvermál", áður en harðskautið er farið.
Þetta er vegna þess að þvermál innra hola skafts minnkaði eftir því sem þykkt oxíðfilmunnar eykst eftir harða rafskaut, sem leiddi til óhæfrar vöru. Þó að fylgja ofangreindri meginreglu mun forðast þessa bilun og fá fullunna vöru sem viðskiptavinur þarf.
Skref 2: Ákveðið framleiðslustýringarsvið ætti að gefa vélvirkjum til að sá viðskiptavinur geti fengið æskilega fullunna vörustærð eftir harða anodizing.
Sérstök framleiðslustýringarsviðsgreining fyrir þennan skaft sem hér segir:
Eins og teikning sagði, harð anodized með PTFE gegndreypingu, þykkt 40±5μm. Þetta mun vera 35/3--45/3 (11.667μm ~ 15μm) fyrir oxíðfilmuvöxt þegar skaft er harðanodized.Og oxíðfilmuvöxturþykktin er 0.0117~0.015 í millimetrum.
Svo, útreikningsformúlan fyrir framleiðslustýringarvíddarsviðið sem vélvirkjann hefur gefið er:
Stærð framleiðslustýringar=teiknistærð - oxíðfilmuvaxtarþykkt stærð x2
Það er: framleiðslustýringarstærð=teiknistærð - [(0,0117~0,015 mm) x2]=teiknistærð - (0,0234~0,03 mm)
ATH:
Það eru 2 hliðar oxíðfilmuvaxtarþykktar, svo tvöfalt talning í útreikningi.
Ef þú vilt fá nákvæmustu lokastærð ætti að taka lágmarksgildi oxíðfilmunnar. Og 0,02 mm er besti kosturinn.
Þrír hlutar samanstanda af þessu skafti og hvert hlutastýringarsvið er sem hér segir:
Merkt 1 á myndinni, efri og neðri línumál þessarar eru 11,97~11,99, það er, framleiðslustýringarmálin eru:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Merkt 2 á myndinni, efri og neðri línumálin á þessu eru 19,97~19,99, það er, framleiðslustýringarmálin eru:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Merkt 1 á myndinni, efri og neðri línumálin á þessu eru 27.979 ~ 28mm (vikmörk H7 ásamt vikmörkunargildi fyrirspurn), það er, framleiðslustýringarstærðir eru:
(27.979~28mm)-0.02mm=27.959~27.98mm
