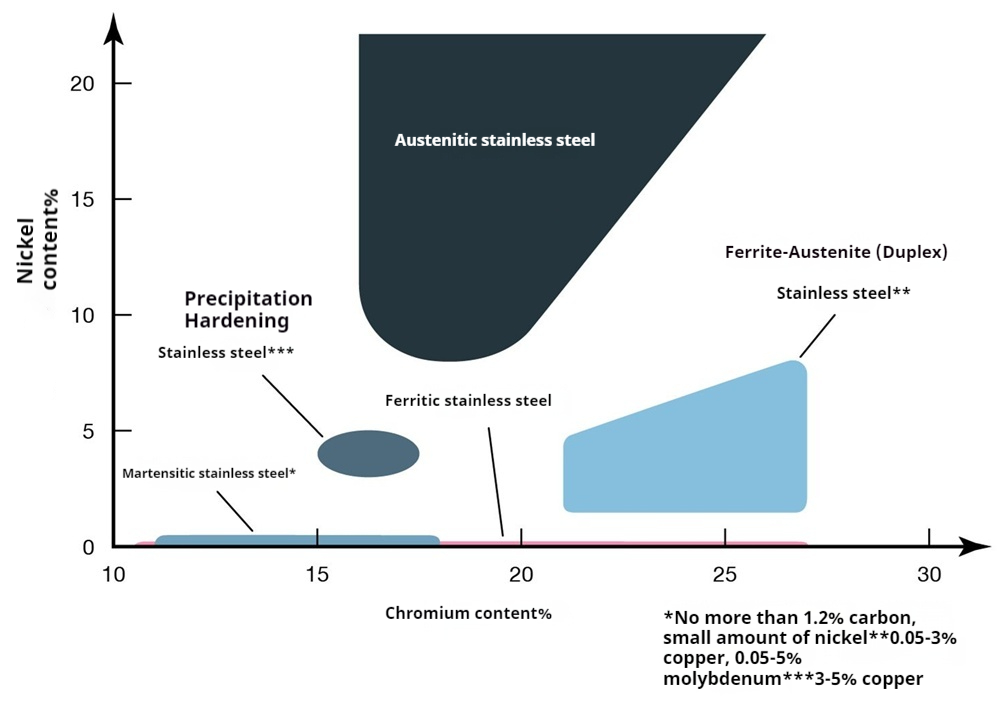

Það eru margar gerðir af ryðfríu stáli, svo sem ferrítískt ryðfríu stáli, austenitískt ryðfríu stáli, martensítískt ryðfríu stáli, tvíhliða ryðfríu stáli, úrkomuherðandi ryðfríu stáli osfrv., eins og sýnt er á myndinni hér að neðan.

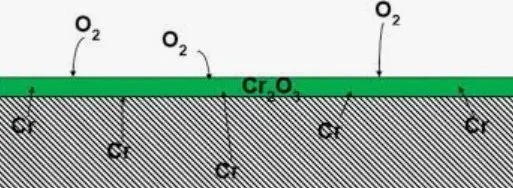

Ástæðan fyrir því að ryðfrítt stál getur verið árangurslaust er aðallega vegna þess að það inniheldur ekki minna en 12% króm (Cr), sem sést á myndinni hér að ofan. Krómið á yfirborðinu hvarfast við súrefni í loftinu og myndar krómoxíð (Cr₂O₃) passiveringsfilmu. Þessi aðgerðafilma er mjög þunn en þétt, sem getur einangrað málminn frá ytri miðlinum og komið í veg fyrir efnahvörf og þar með verndað málminn gegn tæringu.
Jafnvel þótt yfirborð ryðfría stálsins sé vélrænt skemmt eða efnafræðilega veðrað, getur krómoxíð aðgerðarfilman sjálf-lagað sig. Svo lengi sem það er nóg súrefni getur krómþátturinn á yfirborði ryðfríu stálsins haldið áfram að bregðast við súrefni, gera við skemmda passiveringsfilmuna og endurheimta verndandi áhrif þess.

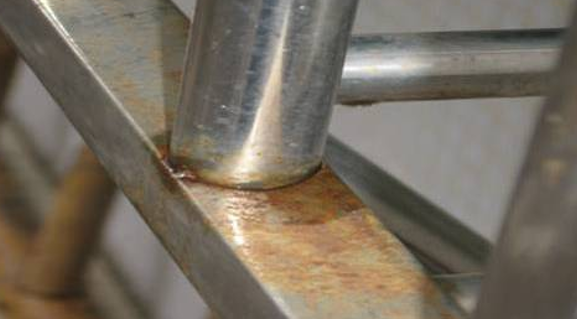

Undir verndun krómoxíðhlífunarfilmunnar getur ryðfríu stáli staðist veðrun flestra ætandi miðla eins og sýrur, basa og sölta. Hins vegar, í raun, sér fólk enn stundum ryðfríu stáli, eins og sýnt er á myndinni hér að neðan. Hvað er í gangi?
1. Gæði ryðfríu stáli eru óhæf og efnissamsetningin uppfyllir ekki kröfur. Til dæmis er raunverulegt króminnihald minna en 12%, eða innihald frumefna eins og nikkels og mólýbdens er ófullnægjandi, sem getur ekki gegnt góðri ryðvörn.
2. Notað í umhverfi sem inniheldur halógenjónir (Cl⁻, Br⁻, I⁻, o.s.frv.), eins og sjó, saltúða, klór-hreinsiefni o.s.frv. Þessar halógenjónir geta komist inn í passiveringsfilmuna, myndað örsmáar tæringarholur og þróast í dýpt.
3. Ryðfrítt stál hefur áhrif á háan hita og millikorna tæringu á sér stað. Þegar ryðfrítt stál er hitað við 427 ~ 816 gráður, svo sem eftir suðu eða hitameðferð, mun krómkarbíð (Cr₂₃C₆) falla út við kornamörkin, sem leiðir til krómeyðingar nálægt kornamörkum (Cr innihald<12%), thereby losing the ability to form a passivation film.
4. Álagssprungur tæring. Þegar ryðfríu stáli verður fyrir togálagi, ef þættirnir í ofangreindum 2. og 3. liðum eru til staðar, mun streitan flýta fyrir inngöngu ætandi miðilsins og valda því að sprungur breiðist út meðfram kornamörkum eða í gegnum kornið.
5. Yfirborðið er mengað eða skemmt. Til dæmis, þegar verkfæri úr kolefnisstáli komast í snertingu við yfirborð úr ryðfríu stáli, geta leifar af járnslípum valdið galvanískri tæringu vegna mismunandi möguleika milli málma. Rispur, suðugos o.s.frv. geta skemmt aðgerðarfilmuna, sem veldur því að upphafspunktar tæringar myndast áður en aðgerðarfilman myndast. Olíublettir á yfirborði ryðfríu stáli geta hindrað myndun passivation filmu. Ryk og óhreinindi geta tekið í sig raka og ætandi efni og þar með flýtt fyrir staðbundinni tæringu.(来源:iMechanics机械)
