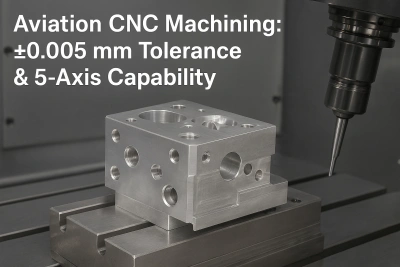

Í flugvélaframleiðslu er ±0,005 mm (0,0002 tommur) eða hærra vikmörk staðlað krafa. Að ná þessari nákvæmni veltur á háþróuðum 5-ása búnaði, nákvæmum verkfærum, fínstilltu CAM aðferðum og ströngu gæðaeftirliti. Þessi grein útskýrir hagnýtar aðferðir, felur í sér raunveruleikatilfelli og kynnir hnitmiðaða miðlausnastefnu fyrir hluta í geimferðum.
1. Hvers vegna ±0,005 mm umburðarlyndi skiptir máli
Aerospace hlutir eru mjög viðkvæmir fyrir öryggi, þreytu og samsetningu:
Flug-mikilvægir hlutar: Blaðpallar, ventilflötir.
Þunn-veggbygging: Minna en 1 mm á þykkt, viðkvæmt fyrir hitauppstreymi.
Margir-íhlutir: Hús eða sviga með heilmikið af eiginleikum þurfa samræmdar tilvísanir.
OEMs í Evrópu og Bandaríkjunum tilgreina oft ±0,005 mm vikmörk fyrir mál, rúmfræðilega eiginleika og staðsetningarnákvæmni.
2. Að ná ±0,005 mm í framleiðslu
2.1 5-Axis CNC getu
Há-nákvæmni flugvélavinnsla byggir á:
Endurtekningarhæfni línulegs áss Minna en eða jafnt og ±0,001 mm
Nákvæmni snúningsás Minna en eða jafnt og 3 boga-sek
Hitauppbót og stíf uppbygging
Á-mælingarfræði vélar (Renishaw rannsakar, leysimæling)
Langtíma endurtekningarhæfni er mikilvægari en einstaka sýnishornsnákvæmni.
2.2 Verkfærastjórnun
Lífstýring verkfæra fyrir hvern hluta
Snældahlaup Minna en eða jafnt og 2 µm
Hitastækkunartæki og HSK tengi
2.3 CAM stefna
5-ása vinnsla með einum-klemma dregur úr viðmiðunarvillum
Hálfgerð-frágangur tryggir samræmda lagerhlutfall
Þunnir-veggir hlutar nota hlutaða vinnslu og stöðugar skurðarleiðir
3. Gæðaeftirlit fyrir samræmi
3.1 Nákvæmni skoðun
Aerospace-CMM (MPE minna en eða jafnt og 1.7 + L/350 µm)
FAI / AS9102 / PPAP skjöl
Fullur rekjanleiki efna, verkfæra og ferla
3.2 Umhverfiseftirlit
Hitastig-stýrt herbergi 20 ± 0,5 gráður
Vinnsla og skoðun á sama hitabelti
4. Kostir 5-ása vinnslu fyrir flugvélahluta
Dregur úr ósjálfstæði búnaðar og datumreki
Bætir staðsetningar- og rúmfræðilega nákvæmni
Meðhöndlar flókna íhluti: blað, hús, holrúm, ventilblokkir
Meiri skilvirkni með stöðugri lotuframleiðslu
5. Dæmi: Aerospace Valve Block nær ±0,005 mm
Kröfur:
Efni: 17-4PH ryðfríu stáli
Eiginleikar: Krossgöt, innri holrúm, pörunarfletir
Frávik: ±0,005 mm fyrir holustöður
Stefna:
Ein-klemma 5-ása vinnsla fyrir alla mikilvæga eiginleika
Verkfærahlaup Minna en eða jafnt og 2 µm fyrir nákvæman frágang
Aðgreind hálf-frágangur með stöðugum skurðarleiðum
Á-vélaleit og hitauppbót
Niðurstaða:
Nákvæmni gatastöðu ±0,003–0,004 mm
100 stykki lota án endurvinnslu
Birgir samþykktur fyrir-langtíma fluggeimframleiðslu
Þetta sýnir hvernig kerfisbundin áætlanagerð og 5-ása getu breyta ±0,005 mm vikmörkum í áreiðanlegar lotuniðurstöður.
6. Miðlausn: Hagnýt Aerospace Strategy
Miðlausnin veitir hnitmiðuð skref til að ná nákvæmni í geimferðum:
Eitt-Datum 5-ása flæði– Sameinar mikilvæga eiginleika í eitt hnitakerfi og lágmarkar stöðurek.
Uniform Stock Hálf-Ljúk– Viðheldur stöðugu magni fyrir þunnt-vegg og djúpt holrúm til að draga úr aflögun.
Sniðmát fyrir verkfæri og vinnustykki– Forskilgreind sniðmát fyrir endingartíma verkfæra, efnis- og eiginleikastefnu tryggja stöðugar niðurstöður.
Á-Mælifræðilykkja vélarinnar– Raun-könnun með hitauppbót dregur úr lotubreytingum, sérstaklega fyrir títan eða Inconel hluta.
Þessar aðferðir breyta CNC nákvæmni í geimferðum frá reynslu-tilkerfisbundið og endurtekið.
7. Niðurstaða
Til að ná ±0,005 mm umburðarlyndi í CNC vinnslu í geimferðum þarf fullkomið kerfi:
Hár-5-ása búnaður
Strangt verkfærastjórnun
Bjartsýni CAM stefna
Alhliða QA og skoðun
Stöðugt hitastýring
Samanlagt tryggja þessar aðferðir endurtekanlega, -nákvæma flugrýmisíhluti sem henta fyrir evrópskar og bandarískar OEM kröfur.
